EindResultaat

Opdrachtstelling:

De oefeningen rond de theorie van DC netwerken is achter de rug, tijd om dit toe te
passen in een project. De bedoeling van deze opdracht is om een elektrische wagen te
maken die voldoet aan volgende eisen:

- Werkend op één 9V batterij.
- Werkend op één DC motor.
- De wagen moet tussen 2 verticale wanden automatisch heen en weer rijden (1 meter
tussen deze wanden).
- De wagen heeft een ‘aan-uit’ knop.
- Als de wagen vooruit rijdt, gaan de koplampjes (2 groene LEDs).
- Als de wagen achteruit rijdt, gaan de achterlampjes (2 rode LEDs).
- De wagen rijdt vooruit aan een zelf te kiezen snelheid, hierbij gaat er een bepaalde
stroom doorheen de motor.
- Bij het achteruit rijden moet de stroom doorheen de motor de helft zijn van de
voorwaartse beweging.
- Beide stromen moeten vlot te meten zijn, voorzie een overbrugging.
- De wagen wordt, met uitzondering van het elektrische schema, volledig gemaakt met
materiaal uit de PMD-zak.



1. KeyPoint Brainstorm

De eerste fase van dit project, bestaat zoals gewoonlijk uit een brainstorm.
Hieronder vind je een paar foto's van onze brainstorm.

(Opmerking: Sorry! Yoghurt potjes horen niet in de PMD!)

2. KeyPoint Keuze

De tweede fase van deze opdracht, bestaat uit een keuze maken, van het te gebruiken
concept.
Ons eerste idee was uiteraard een 'Hot Rod', maar bij nader inzien, werd deze in nogal
wat andere groepjes gebruikt.
Toen hebben we gekozen voor een net iets minder gebruikelijk concept.
Hieronder weer een paar foto's van het concept die we wel kozen!




3. KeyPoint Elektrisch schema

Halverweg de opdracht, word het tijd voor de elektrische schema's! Aan dit
onderdeel, word natuurlijk wel wat extra tijd besteed.
In de afbeeldingen hieronder, zal je een paar verschillende methodes zien.
Met schakelaartjes, een staaf..

4. KeyPoint Berekeningen/Metingen

Bij de vierde fase kwamen er nog een aantal berekeningen en tekeningen aan bod.
Hoe de ledjes zouden werken, wat we precies allemaal nodig hadden...

5. KeyPoint EindResultaat

En als laatste hebben we natuurlijk het eindresultaat.

Net voor de presentatie ondervonden we nog een aantal probleempjes.
Dankzij het gebruik van regelbare weerstanden om de snelheden in te stellen, waren deze probleempjes zeer snel opgelost.
Maar het allerbelangrijkste..
HET WERKT!

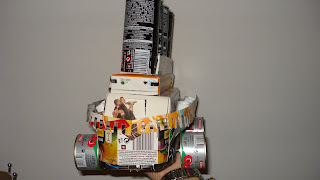

Hieronder vind je nog een aantal foto's van onze mobiel, met en zonder behuizing.

Leuk extratje: Onze Titanic 'Glows in The Dark'!

Created By

Gruwez Lucas, Van Der Sanden Geert & Depoortere Urshi
